Grundlagen der temporären Klimatisierung

Alle Klimaanlagen arbeiten nach dem Prinzip des Dampfkompressionskühlkreislaufs. Die Wärme wird durch einen Verdampfer aus dem klimatisierten Raum aufgenommen, über das Kältemittel an einen Kondensator weitergeleitet und an die Aussenumgebung abgegeben.

Bei temporären Systemen bestehen die wichtigsten technischen Unterschiede in folgenden Punkten:

• Wie gekühlte Luft in den Raum gelangt
• Wie Wärme an die Umgebungsluft abgegeben wird
• Wie die Innen- und Aussenkomponenten angeordnet sind
• Wie Kontrolle und Regulierung umgesetzt werden

Diese Unterschiede wirken sich direkt auf die Installationsanforderungen und die betriebliche Flexibilität aus.

Kanalgeführte Aussenklimageräte: AC-R-Technologie

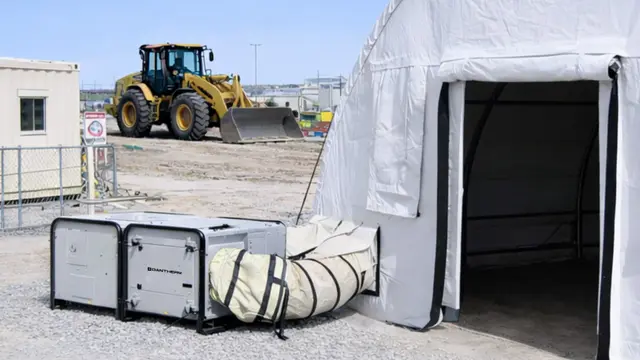

Die Modelle Dantherm AC-R6000, Dantherm AC-R11000 und Dantherm AC-R18000 sind eigenständige Aussenklimageräte. Sie werden ausserhalb des Gebäudes installiert und über isolierte Luftkanäle mit dem Innenraum verbunden.

Wie AC-R-Geräte funktionieren

• Das komplette Kühlsystem ist in einer einzigen Ausseneinheit untergebracht.
• Klimatisierte Luft wird über flexible Leitungen mit grossem Durchmesser in das Gebäude geleitet.
• Die Rückluft wird über einen oder mehrere Kanäle abgesaugt.
• Die Temperaturregelung erfolgt über einen mechanischen Raumthermostat (Zubehör).
• Zwei manuell einstellbare Klappen ermöglichen bei Bedarf die Zufuhr von Frischluft.

Es ist kein Innengerät erforderlich. Im Gebäude sind lediglich Durchführungen für die Luftkanäle und ein Thermostat erforderlich.

Wann sollte die AC-R-Technologie eingesetzt werden?

AC-R-Geräte sind in den folgenden Szenarien technisch geeignet:

1. Begrenzte Innenfläche

Wenn kein Platz für ein Innengerät vorhanden ist, sind AC-R-Geräte geeignet, da das gesamte System im Aussenbereich verbleibt.

2. Harte und wechselnde Bedingungen

AC-R-Geräte sind extrem robust, sodass sie auch unter sehr rauen Umgebungsbedingungen und bei häufigen Einsatzänderungen eingesetzt werden können. Die schnörkellose Technologie beschleunigt die Bereitstellung, erleichtert den täglichen Gebrauch und minimiert gleichzeitig das Ausfallrisiko.

3. Betrieb bei hohen Umgebungstemperaturen

AC-R-Geräte können bei sehr hohen Umgebungstemperaturen betrieben werden (modellabhängig). Dadurch eignen sie sich für den Einsatz in heißen Klimazonen und anspruchsvollen Umgebungen.

4. Anforderung an den Frischluftwechsel

AC-R-Geräte ermöglichen die kontrollierte Zufuhr von Aussenluft über einstellbare Klappen. Dies ist nützlich, wenn Belüftung oder Lufterneuerung erforderlich ist.

5. Kombinierter Kühl- und Heizbedarf

Die AC-R-Reihe bietet eine optionale Heizfunktion. Dadurch kann dasselbe Gerät das ganze Jahr über eingesetzt werden.

6. Kranhub- und Transportlogistik

AC-R-Geräte sind mit Hebepunkten ausgestattet. Die Modelle AC-R11000 und AC-R18000 sind stapelbar, was die Effizienz bei der Lagerung und beim Containertransport verbessert.

Installationshinweise für AC-R-Geräte

• In der Gebäudehülle müssen grosse Kanalöffnungen geschaffen werden.
• Vorzugsweise werden zwei Öffnungen verwendet (Vorlauf und Rücklauf).
• Die Regelgenauigkeit ist im Vergleich zu elektronischen Systemen eher gering.
• Nur zwei Betriebsstufen (hohe/niedrige Lüftergeschwindigkeit).

Wenn grosse Kanaldurchführungen nicht realisierbar sind, ist diese Technologie möglicherweise nicht geeignet.

Split-Mobilklimaanlage: AC 7000-Technologie

Der Dantherm AC 7000 verwendet eine Split-Konfiguration mit separaten Innen- und Aussengeräten, die durch flexible Wasser-/Glykolleitungen miteinander verbunden sind.

So funktioniert der AC 7000

• Die Wärme wird vom Innengerät aufgenommen.
• Die Wärme wird über einen geschlossenen Kühlkreislauf an das Aussengerät abgegeben.
• Das Aussengerät gibt die Wärme an die Umgebungsluft ab.
• Die Einheiten sind durch schlanke, schnell anschliessbare flexible Schläuche (bis zu 30 m) miteinander verbunden.
• Das Innengerät verfügt über einen elektronischen Thermostat und eine stufenlose Lüftersteuerung.
• Die WLAN-Konnektivität ermöglicht Fernüberwachung und -diagnose.

Der wesentliche technische Unterschied besteht darin, dass keine grossen Luftkanäle durch die Wand verlaufen. Es sind lediglich kompakte Rohrverbindungen erforderlich.

Wann sollte die AC 7000-Technologie eingesetzt werden?

Der AC 7000 ist in den folgenden Szenarien technisch geeignet:

1. Begrenzte Wanddurchdringung zulässig

Wenn keine grossen Kanalöffnungen geschaffen werden können, sind die schlanken Rohranschlüsse des Split-Systems von Vorteil.

2. Anforderung an eine präzise Temperaturregelung

Der elektronische Thermostat und die stufenlose Lüftersteuerung ermöglichen eine Feinjustierung und reduzieren Temperaturabweichungen.

3. Geräuschempfindliche Umgebungen

Die variable Lüftergeschwindigkeit reduziert unnötige Geräusche bei Teillast.

4. Fernüberwachung und -planung erforderlich

Die WLAN-Steuerung ermöglicht zeitgesteuerten Betrieb, Fernverwaltung und die Verfolgung des Fehlerverlaufs.

5. 100 % interne Luftumwälzung

Das System eignet sich für eine geschlossene Kühlung ohne obligatorische Frischluftzufuhr.

Installationshinweise für AC 7000

• Ein Innengerät muss innerhalb des klimatisierten Raums aufgestellt werden.
• Für die Kühlleitungen sind weiterhin kleine Öffnungen erforderlich.
• Die maximale Umgebungstemperatur während des Betriebs ist niedriger als bei AC-R-Geräten für hohe Temperaturen.
• Keine integrierte Heizfunktion.

Technologievergleich nach Projektanforderungen

Die richtige Wahl muss immer auf einer thermodynamischen Lastberechnung basieren. Die Kühlleistung muss der berechneten sensiblen und latenten Wärmelast des Raums entsprechen.

Allerdings bestimmen oft Installations- und Betriebsbeschränkungen die geeignete Technologie.

Schnellauswahl-Übersicht

Kühlleistung und richtige Dimensionierung

Die Wahl der Technologie ersetzt nicht die richtige Dimensionierung.

Folgendes muss berechnet werden:

• Interne Wärmegewinne (Personen, Geräte, Beleuchtung)
• Sonneneinstrahlung
• Isolationsgrad
• Luftinfiltration
• Ziel-Innentemperatur
• Umgebungstemperatur für die Auslegung

Nennkühlleistungen der Geräte AC-R und AC 7000:

• AC-R6000: 6 kW
• AC-R11000: 11 kW
• AC-R18000: 18 kW
• AC 7000: 7 kW

Erst nach der Berechnung der erforderlichen kW kann die richtige Gerätegrösse und Technologie ausgewählt werden.

Praktische Auswahlhilfe

Entscheiden Sie sich für eine Klimaanlage mit Luftkanälen (AC-R-Technologie), wenn:

• Das gesamte System muss ausserhalb bleiben.
• Der Betrieb bei hohen Umgebungstemperaturen ist kritisch.
• Frischluftzufuhr ist erforderlich
• Heizung erforderlich
• Die Logistik erfordert Stapeln oder Kranheben.

Wählen Sie die Split-Klimaanlage AC 7000-Technologie, wenn:

• Grosse Kanalöffnungen können nicht hergestellt werden.
• Eine präzise elektronische Steuerung ist erforderlich.
• Fernüberwachung ist erforderlich
• Die Geräuschreduzierung bei Teillast ist wichtig.
• Die Anwendung ist die Kühlung von Büros, Technikräumen oder kontrollierten Arbeitsbereichen.

Fazit

Beide Technologien sind für die temporäre Klimatisierung ausgelegt, berücksichtigen jedoch unterschiedliche Installationsbeschränkungen und betriebliche Prioritäten.

Das AC-R-Konzept ist robust, wird extern installiert und eignet sich für Anwendungen mit hohen Umgebungstemperaturen, integrierter Belüftung und Heizfunktion.

Das Split-Konzept des AC 7000 ermöglicht eine kompakte Installation, präzise Steuerung und Fernverbindung für professionelle Umgebungen, in denen die Durchführungen für Luftkanäle begrenzt sind.

Die richtige Entscheidung muss Folgendes kombinieren:

1. Verifizierte Kühlleistungsberechnung
2. Bewertung der Installationsdurchführbarkeit
3. Kontroll- und Betriebsanforderungen

Die Auswahl der geeigneten Technologie in der Projektplanungsphase reduziert die Komplexität der Installation, gewährleistet einen zuverlässigen Betrieb und verhindert eine Unter- oder Überdimensionierung.
