Dantherm HCC 2PLA – centrala wentylacyjna
Centrale wentylacyjne do montażu sufitowego i ściennego w budynkach mieszkalnych
HCC 2 to unikalne i elastyczne rozwiązanie do wentylacji mieszkań. Dzięki zaledwie 30-centymetrowej wysokości idealnie nadaje się do montażu w sufitach podwieszanych lub na ścianie, nawet ukryty wewnątrz szafy. Urządzenie można elektronicznie odwrócić, co oznacza, że oba strumienie powietrza będą odwrócone. Umożliwia to zamontowanie urządzenia tego samego typu z kanałami wewnętrznymi/zewnętrznymi podłączonymi po prawej lub lewej stronie urządzenia. Połączenia elektryczne można podłączać od lewej lub prawej strony.

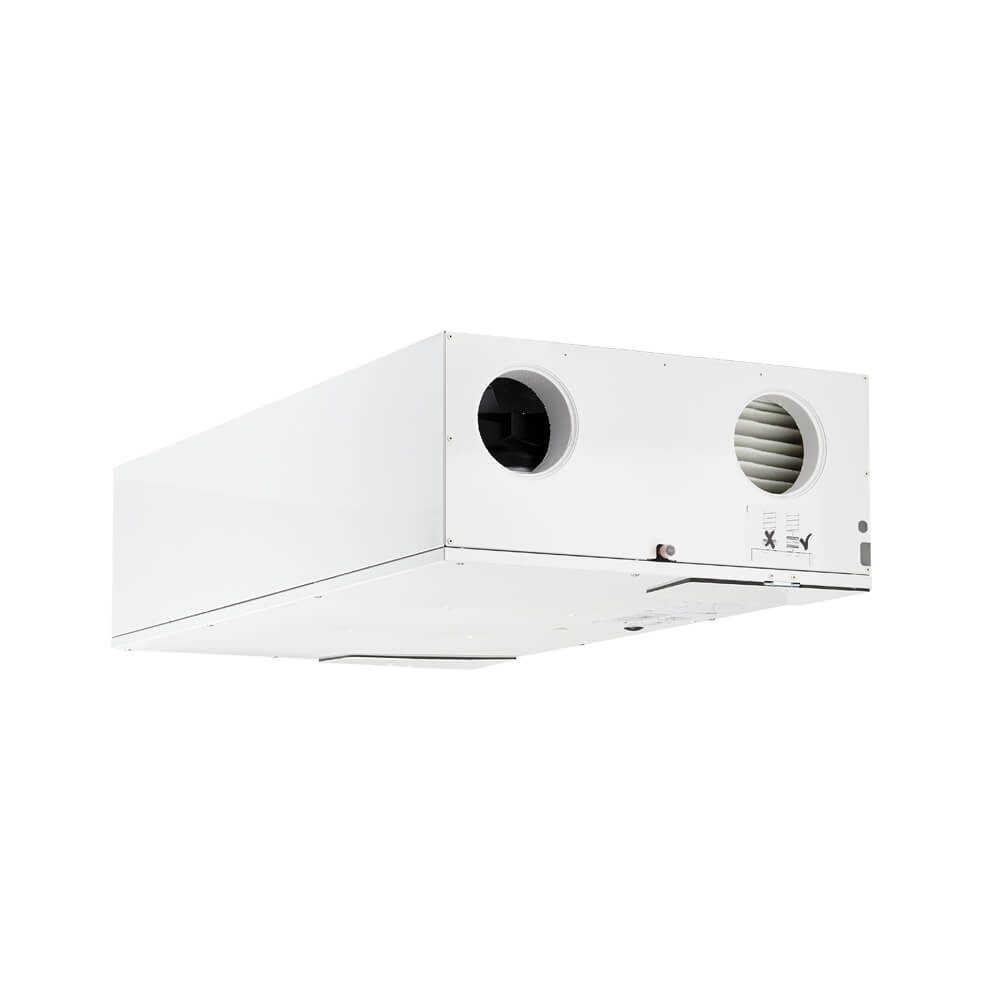

Dantherm HCC 2 – centrala wentylacyjna
|
Dantherm HCC 2 z narzędziem PC Tool HPT 1 – centrala wentylacyjna
|
Panel dostępu Dantherm HCC – centrala wentylacyjna
|
Główne cechy
- Wysokowydajny odzysk ciepła — do 94%
- Silniki wentylatorów EC o niskim zużyciu energii (niski współczynnik SPI)
- Wymagana jest jedynie wysokość prześwitu instalacyjnego 300 mm
- Poziom wentylacji sterowanej czasowo, w oparciu o 11 różnych wbudowanych wstępnie zaprogramowanych programów tygodniowych, zmniejszający zużycie energii w okresach niskiego zapotrzebowania na wentylację
- Tryb chłodzenia letniego
- Tryb kominkowy tworzący chwilowe nadciśnienie wewnętrzne w celu zwiększenia funkcjonalności komina
- Łatwe w instalacji i uruchomieniu rozwiązanie z wbudowanymi portami pomiaru powietrza do łatwego równoważenia za pomocą narzędzia PC-Tool
- Elektroniczne przełączanie kierunku wentylatora w lewo/prawo, umożliwiające dostosowanie urządzenia tego samego typu do wszelkich fizycznych wymagań instalacyjnych, niezależnie od wyboru sufitu i ściany
- Połączenie TCP/IP ModBus do współpracy z systemem zarządzania budynkiem
- Biały lakier
- Połączenia elektryczne można podłączyć od lewej lub prawej strony
Specyfikacja produktu
| Specyfikacja | Jednostki | HCC 2PLA |
|---|---|---|
| Maximum flow | V100Pa| m³/h | 260 |
| Max. rated flow at 100Pa | Vmax.rated| m³/h | 180 |
| Recommended operating range | V | m³/h | 50 - 180 |
| Operating range DIBt | VDIBt | m³/h | 70 to 140 |
| Operating range Passivhaus @100Pa | VPHI | m³/h | 70 to 140 |
| EN 13141-7 reference flow @50Pa | VREF | m³/h | 126 |
| Performance | ||
| Thermal efficiency DIBt | ηDBlt | % | 93,8 |
| Thermal efficiency Passivhaus | ηPHI | % | 93 |
| Thermal efficiency EN 13141-7 at reference flow | ηEN | % | 94 |
| Filters in accordance with ISO16890 | - | ISO Coarse 75% (optional on supply: ePM1>50%) |
| Filters in accordance with EN779 | - | G4 (optional on supply: F7) |
| Installation surrounding temperature range | tSURR | °C | +12 to +40 |
| Maximum humidity in extract air at 25°C | RH % | 55 |
| Outdoor temperature range without preheating installed | tODA | °C | -12 to +45 (The use of the preheating coil is recommended at outdoor temperatures below -3°C to ensure balanced ventilation) |
| Outdoor temperature range with preheating installed | tODA | °C | -15 to +45 |
| Cabinet | ||
| Dimensions (without wall bracket) | w x d x h | mm | 600 x 279 x 1122 |
| Spigots/duct connections | Ømm | 125 – female |
| Weight | kg | 34 |
| Heat conductivity – polystyrene insulation | λ | W/mK | 0,031 |
| Heat transfer coefficient – polystyrene insulation | U | W/m2K | <1 |
| Leakage (external and internal) according to EN 13141-7 | class | <2% (Class A1) |
| Drainage hose (included) | Ø | " | ½ |
| Cabinet colour | RAL | 9016 |
| Fire classification of the polystyrene insulation | - | DIN 4102-1 class B2
EN 13501 class E |
| Electrical | ||
| Voltage | U | V | 230 |
| Maximum power consumption (without/with preheater) | P | W | 127/1.027 |
| Frequency | f | Hz | 50 |
| Protection class | - | IP20 |
Odpowiednie dla
- Budynki mieszkalne
