Trotec IC300 – cámaras termográficas
Cámaras termográficas
Con dos modelos diferentes sobre una base de diseño común, la serie IC de Trotec le ofrece la cámara termográfica óptima para prácticamente cualquier necesidad:
Con la IC300, se beneficiará de una cámara termográfica profesional en tiempo real totalmente equipada que le garantiza termogramas precisos en tiempo real con una resolución geométrica de 1,89 mrad, una sensibilidad térmica de 0,05 °C y un rango de medición de temperatura de hasta +650 °C para prácticamente cualquier tarea.
La tecnología de sensores altamente desarrollada de la IC300 determina incluso los cambios de temperatura más pequeños para cada uno de sus 110.592 puntos de medición de temperatura independientes cincuenta veces por segundo y los muestra en la pantalla. La alta frecuencia de repetición de imágenes significa que no se pierde ni una sola imagen y, por lo tanto, no se omite ninguna información termográfica importante y cada imagen térmica se muestra en tiempo real.

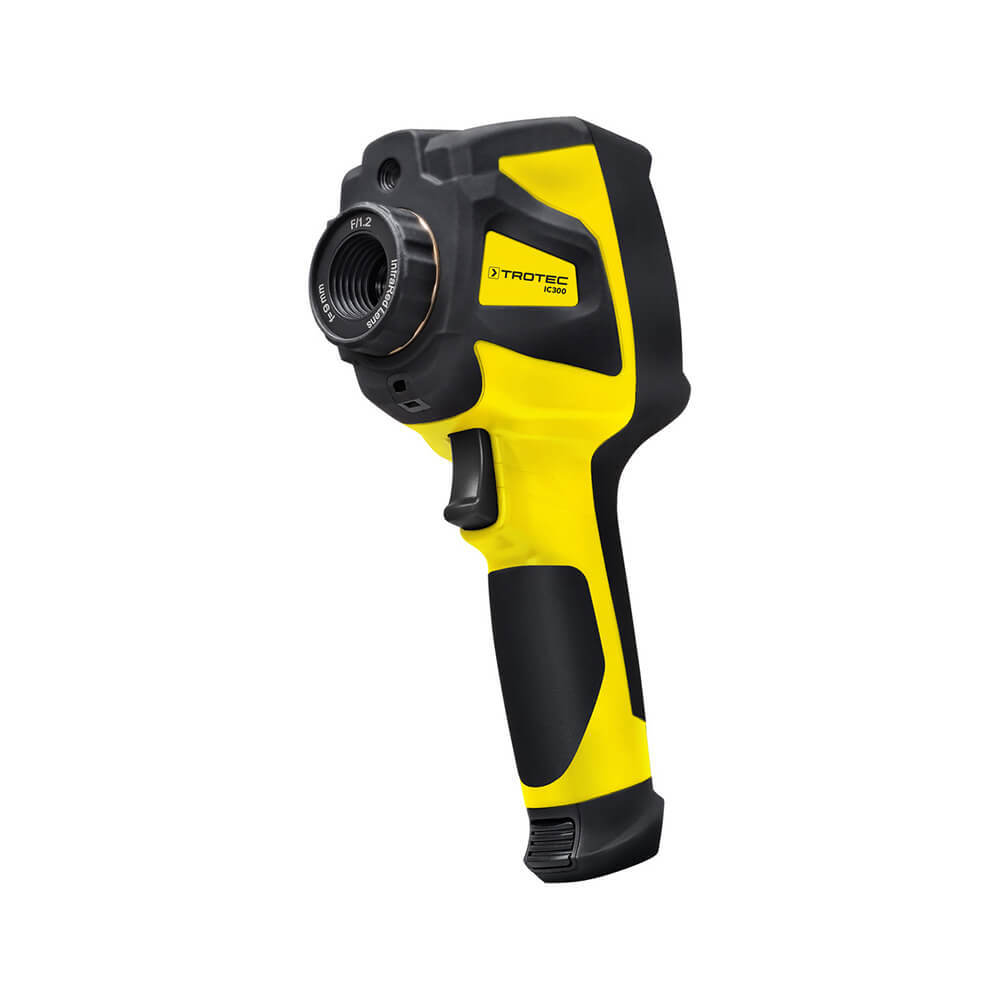

Trotec IC300 – cámaras termográficas
|

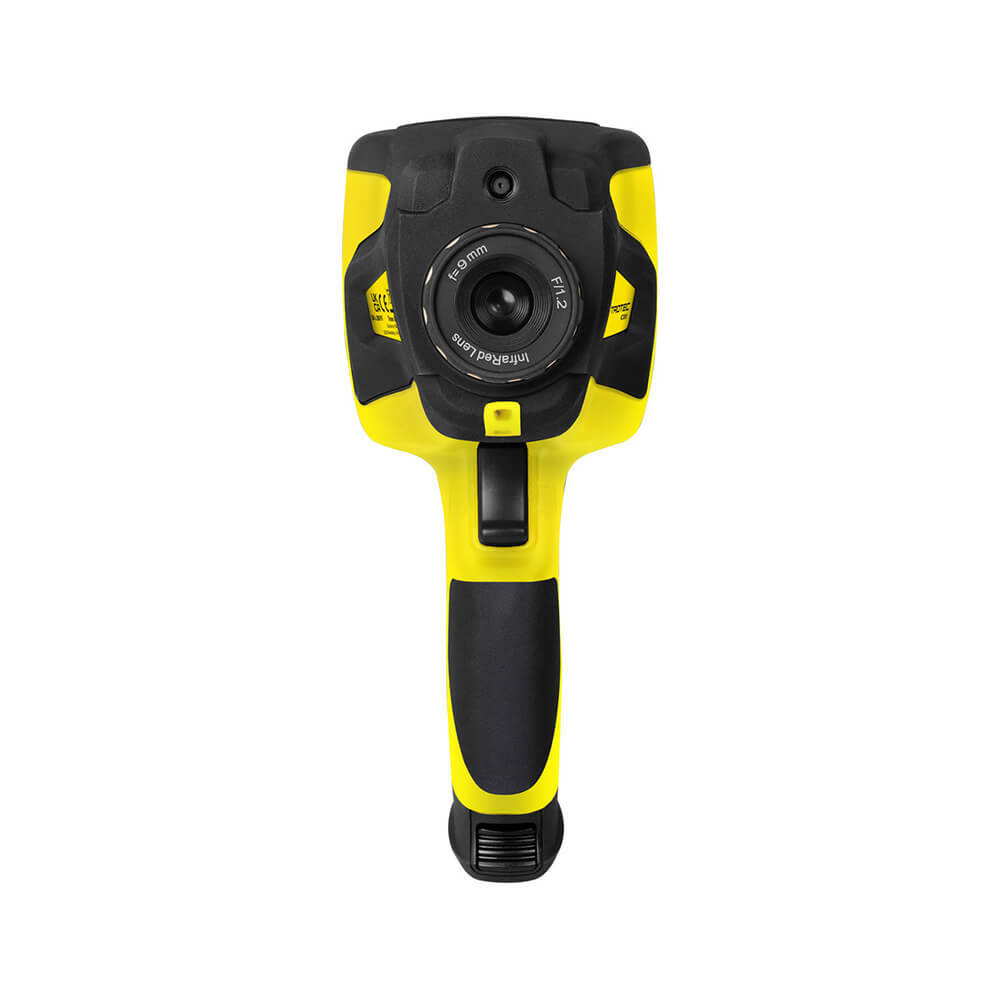

Trotec IC300 – cámaras termográficas
|

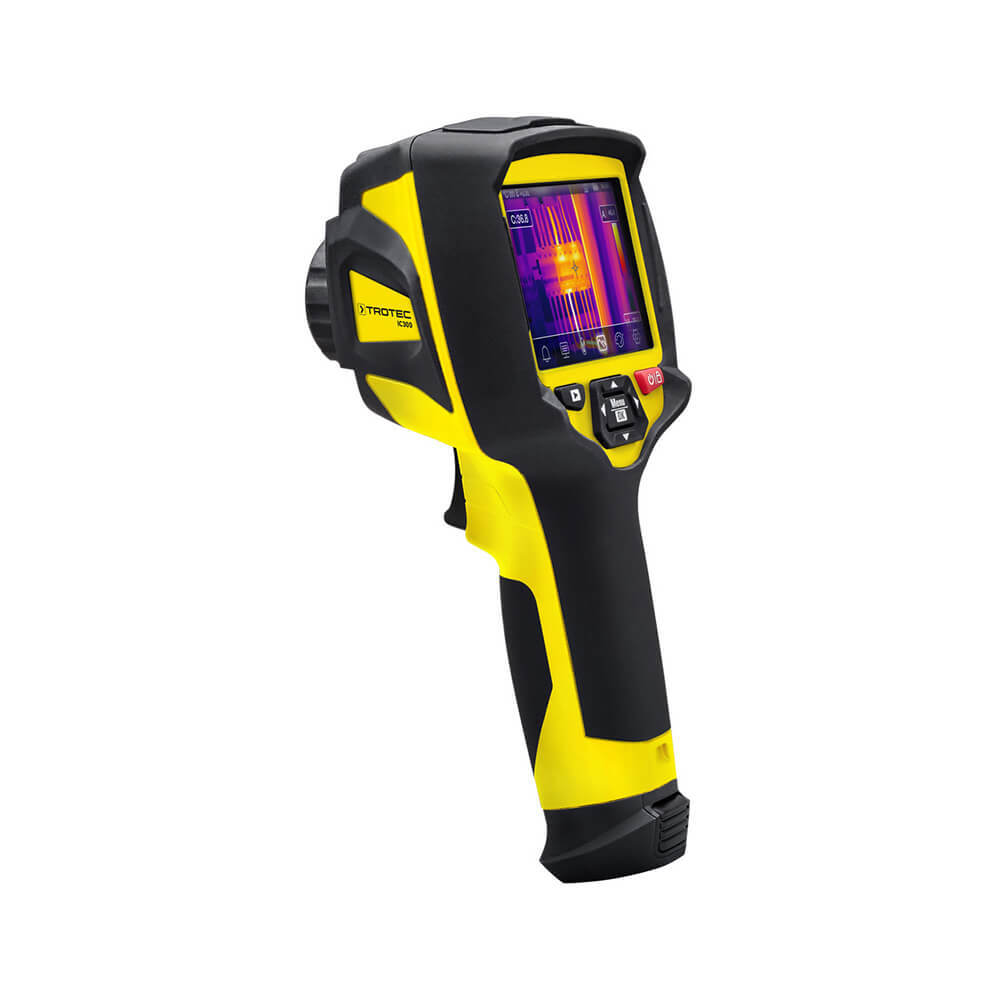

Trotec IC300 – cámaras termográficas
|
Trotec IC300 – cámaras termográficas
|

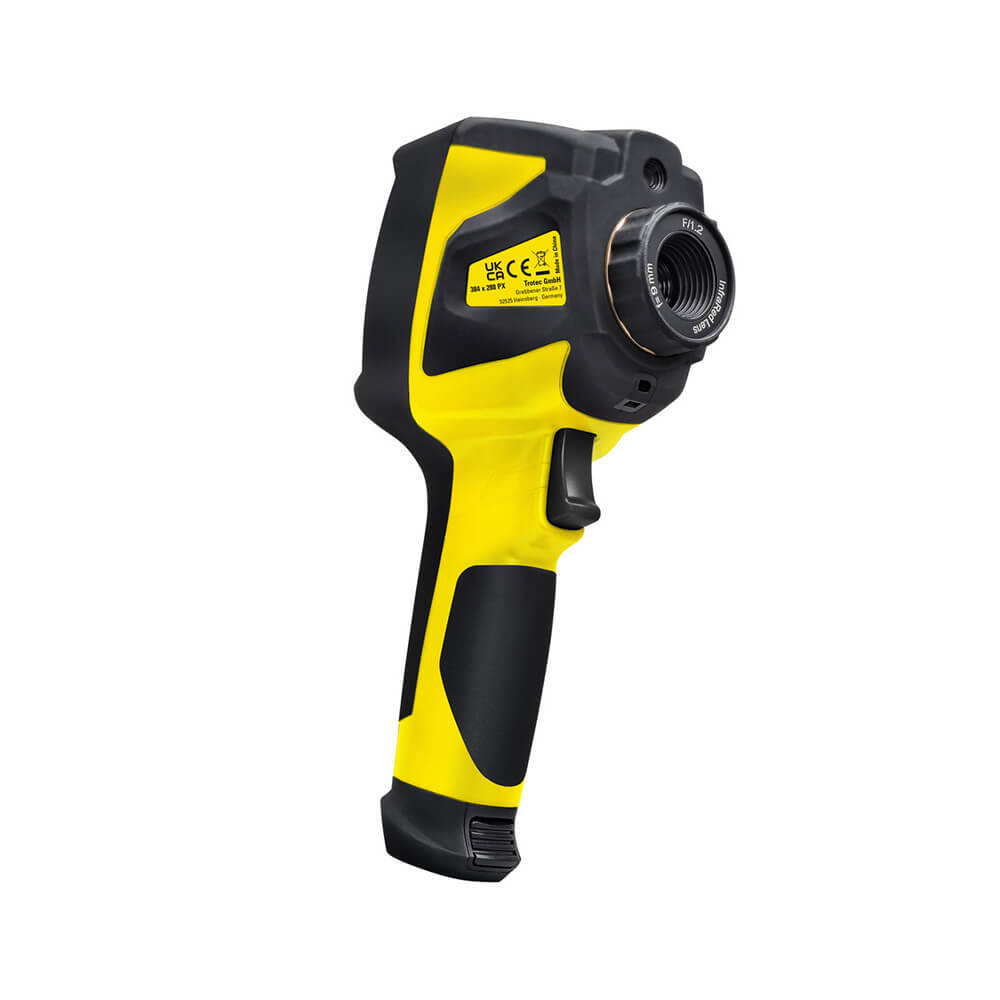

Trotec IC300 – cámaras termográficas
|

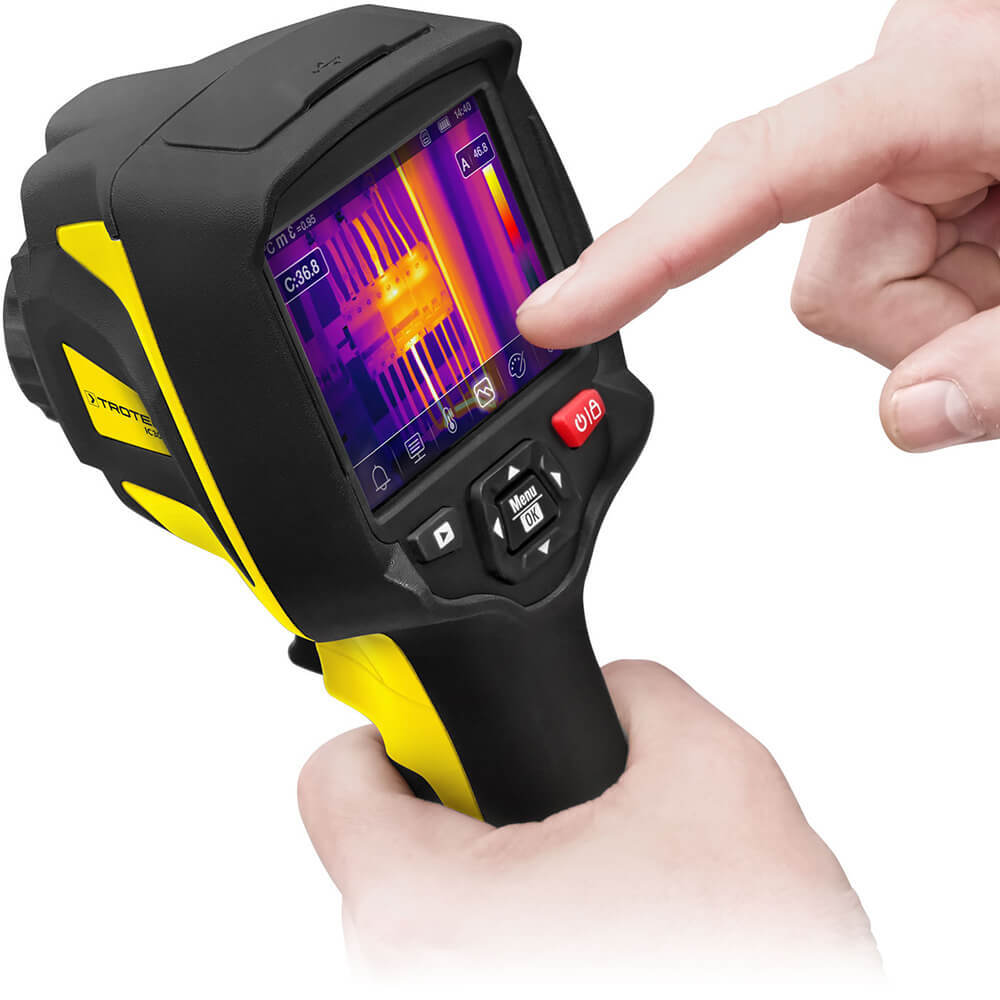

Trotec IC300 – display
|

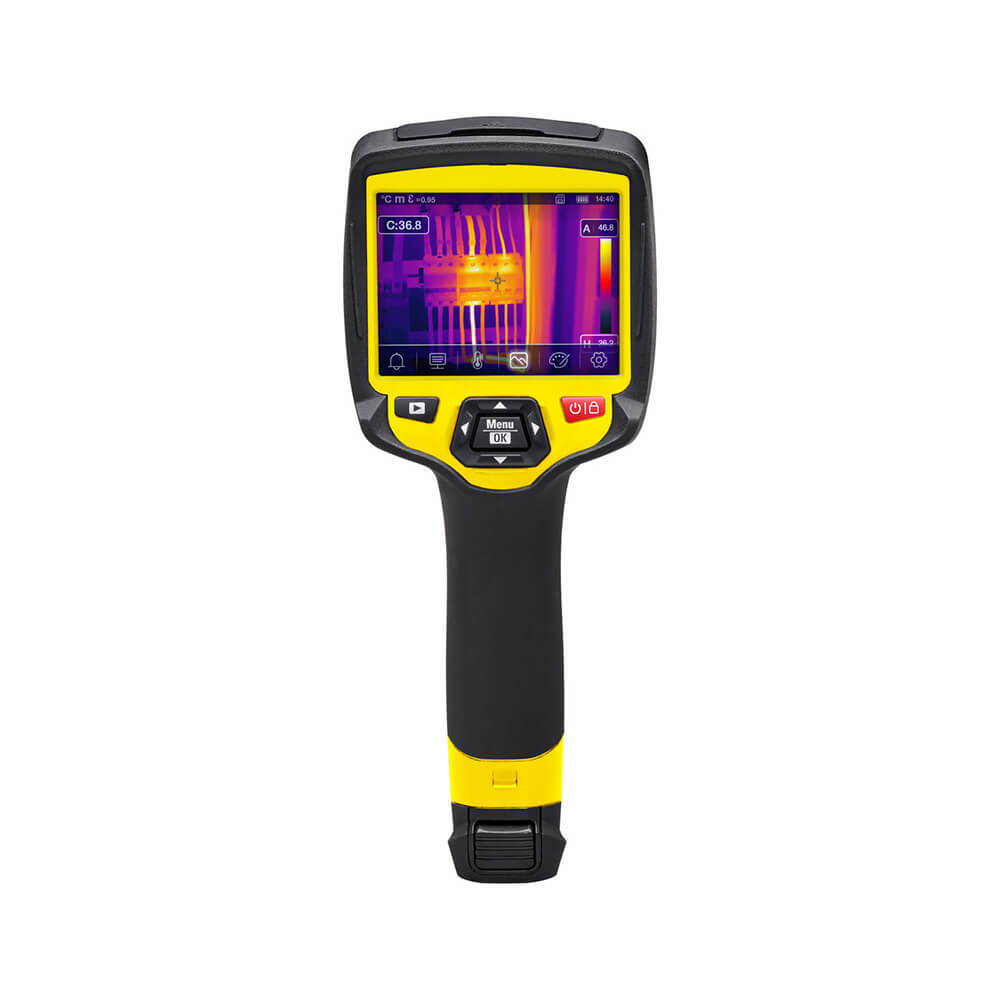

Trotec IC300 – cámaras termográficas
|

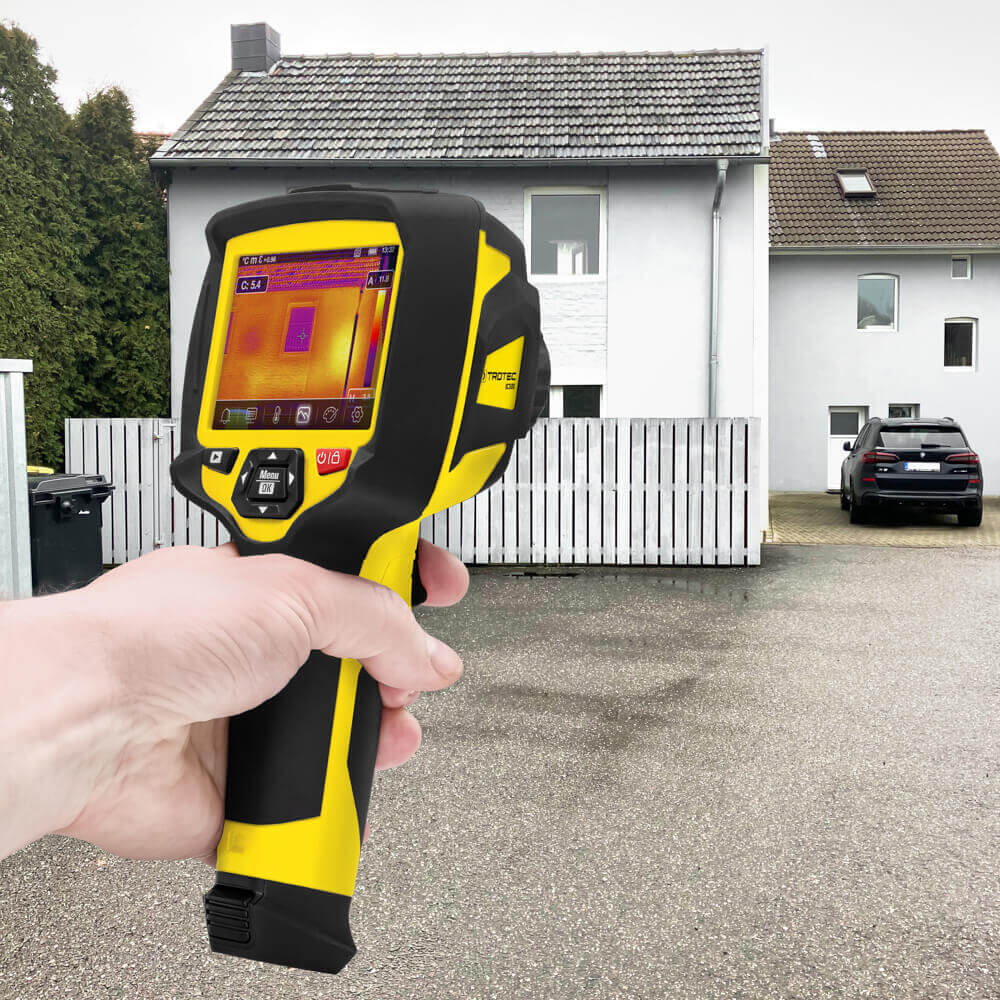

Trotec IC300 – aplicación
|
Características principales
- Cámaras IR radiométricas completas: medición precisa de la temperatura en toda la imagen
- La medición en tiempo real y la reproducción de imágenes en tiempo real garantizan imágenes térmicas precisas y de alta calidad
- Alta sensibilidad térmica
- Alta resolución geométrica
- Pantalla táctil de 3,5 pulgadas
- Cámara digital integrada para imágenes reales
- Zoom digital continuo de 1-16x
- Control de pantalla táctil de doble botón
- Función DuoVision Plus para la visualización fusionada de infrarrojos e imagen real como un termograma con contornos realzados y detalles mejorados
- Diseño robusto y resistente a los golpes en construcción de dos componentes con protección IP54
- Amplia gama de funciones de medición
- Transferencia de datos USB Software de análisis de alta calidad incluido en el volumen de suministro (descarga)
Especificaciones del producto
| Especificaciones | Unidades | IC 300 |
|---|---|---|
| Medición | ||
| Rango de temperatura | °C | -20 a +650 |
| Precisión | ±2 °C o ±2 % del valor medido (temperatura ambiente 10 °C a 35 °C, temperatura del objeto >0 °C) | |
| Rendimiento de la imagen radiométrica | ||
| Tipo de detector | Focal plane array (FPA), microbolómetro no refrigerado | |
| Resolución del detector | píxeles | 384 x 288 |
| Gama espectral | μm | 8 a 14 |
| Campo de visión (FOV) | ° | 41,5 x 31,1 |
| Resolución geométrica | mrad | 1,89 |
| Sensibilidad térmica | °C | <0,05 a 30°C |
| Frecuencia de refresco | Hz | 50 |
| Enfoque / distancia mínima de enfoque | m | manual / 0,5 |
| Rendimiento visual de la imagen | ||
| Cámara fotográfica digital | megapíxeles | 2 |
| Campo de visión (FOV) | ° | 65 |
| Representación de la imagen | ||
| Visualización | LCD táctil de 3,5 pulgadas | |
| Zoom | 16x infinitamente variable digital | |
| Visualización de imágenes | Pseudocolores, 8 paletas de colores | |
| Opciones de visualización de imágenes | Imagen IR, imagen real, visualización DuoVision (superposición de IR e imagen real en cualquier intensidad), visualización DuoVision Plus (fusión de infrarrojos e imagen real como termograma con contornos realzados y detalles mejorados) | |
| Medición y análisis | ||
| Puntos de medición | 4 (3 x manual, 1 x punto central) | |
| Funciones de medición | Isoterma, análisis de perfil de línea, análisis de área (rectángulo), diversas funciones de alarma, seguimiento de temperatura mín./máx. (punto caliente/frío), mediciones diferenciales en hasta 3 puntos de medición de temperatura | |
| Medición de áreas | 3 rangos | |
| Grado de emisión | definidos por el usuario, ajustables de forma variable de 0,01 a 1,0 | |
| Corrección de la medición | Corrección de la temperatura reflejada del objeto; correcciones automáticas basadas en especificaciones definidas por el usuario para distancia, humedad relativa y temperatura ambiente | |
| Almacenamiento de datos | ||
| Memoria | 3,4 GB de memoria interna eMMC (más 16 GB adicionales mediante tarjeta microSD) | |
| Formato de archivo | Imagen radiométrica: HIR (propietaria); imagen visual: JPEG; vídeo termográfico no radiométrico: MPEG-4 | |
| Almacenamiento / transmisión de datos | Almacenamiento de vídeos IR no radiométricos (MPEG-4), así como de imágenes radiométricas y reales en la memoria interna o en una tarjeta microSD externa; almacenamiento de vídeos IR totalmente radiométricos en el PC mediante USB | |
| Interfaces | USB tipo C, Wifi 802.11 | |
| Alimentación | ||
| Tipo de batería | Batería de iones de litio (2.600 mAh); recargable, sustituible | |
| Tiempo de funcionamiento | h | aprox. 4 |
| Red eléctrica | V/A | 5/2,4 |
| Modo de ahorro de energía | Definido por el usuario | |
| Condiciones ambientales | ||
| Temperatura | °C | -15 a +50 (funcionamiento), -40 a +70 (almacenamiento) |
| Humedad | % RH | 10 a 90 (sin condensación) |
| Tipo de protección / golpes / vibraciones | IP54 / 25G / 2G | |
| Resistencia al impacto (caída desde) | m | 2 |
| Características físicas | ||
| Tamaño del producto (l x a x a) | mm | 96 x 77 x 224 |
| Peso | g | 500 |
| Conexión de trípode | inch | ¼-pulgada |
| Objetivo estándar | ° | 41,5 x 31,1 |
Adecuado para
- Automóviles
- Edificios comerciales
- Construcción
- Centro de datos y telecomunicaciones
- Servicios de emergencia
- Energías renovables
- Lugares con patrimonio
- Militar y aeroespacial
- Farmacéutico y científico
- Edificios residenciales
- Restauración de daños por agua
