Trotec IC200 – Wärmebildkamera
Wärmebildkameras
Als Profi-Wärmebildkamera zum Economy-Tarif verfügt die IC200 über einen modernen 256 x 192-Detektor mit 49.152 autarken Temperaturmesspunkten, von denen jeder einzelne 25 Mal pro Sekunde die aktuellen Temperaturwerte des Messobjektes erfasst und visualisiert.
3,75 mrad geometrische Auflösung und 0,1 °C thermische Empfindlichkeit garantieren in jeder Messsituation präzise Thermogramme in Echtzeit bis in Temperaturmessbereiche von +550 °C.
Durch die hohe Bildwiederholfrequenz wird kein einziges Bild und damit auch keine wichtige thermografische Information ausgelassen und jedes Wärmebild in Echtzeit dargestellt.
Weitere Informationen finden Sie im Katalog.

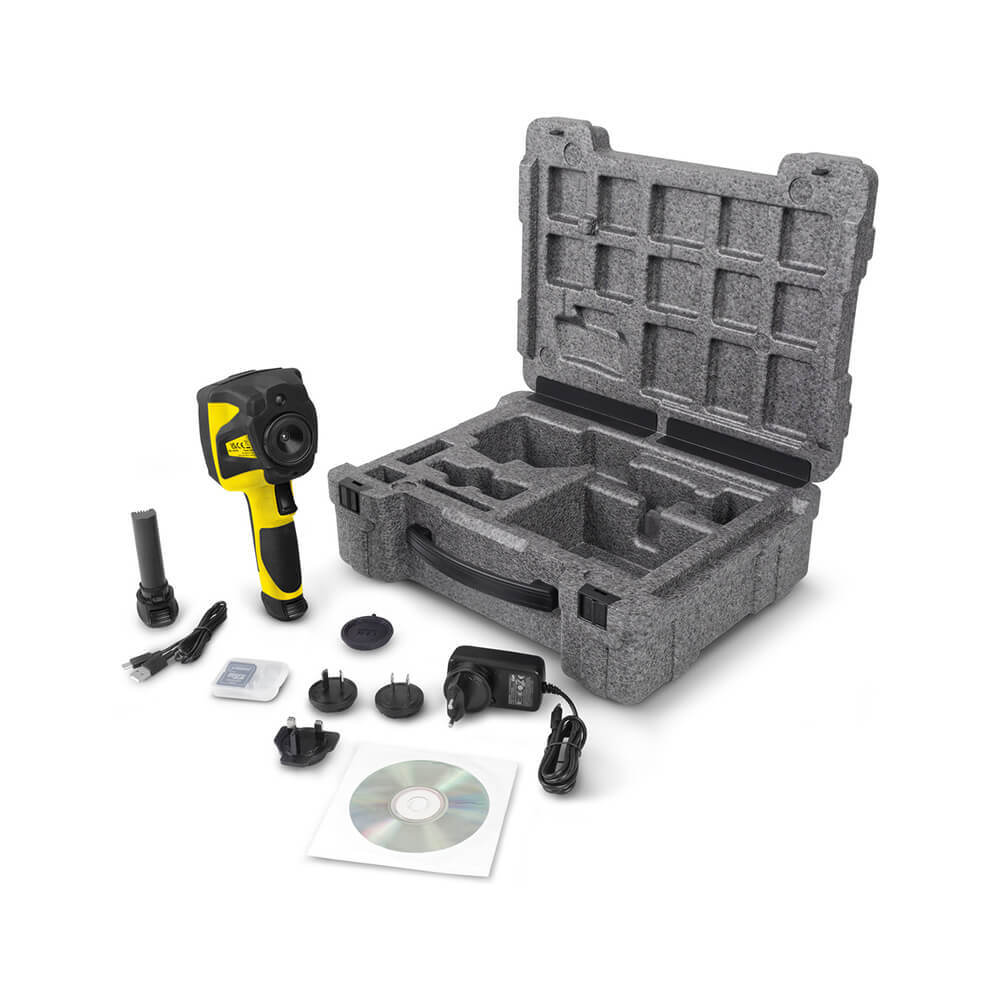

Trotec IC200 – Wärmebildkamera
|

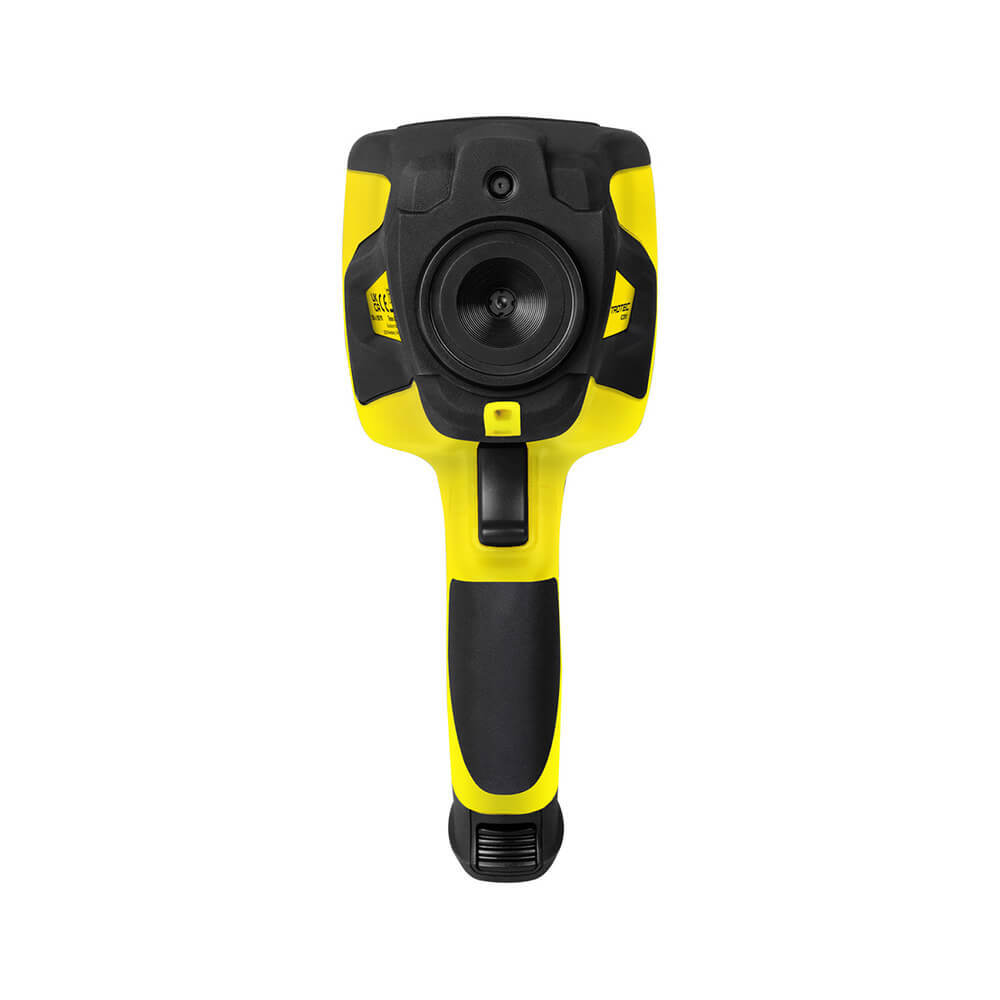

Trotec IC200 – Wärmebildkamera
|

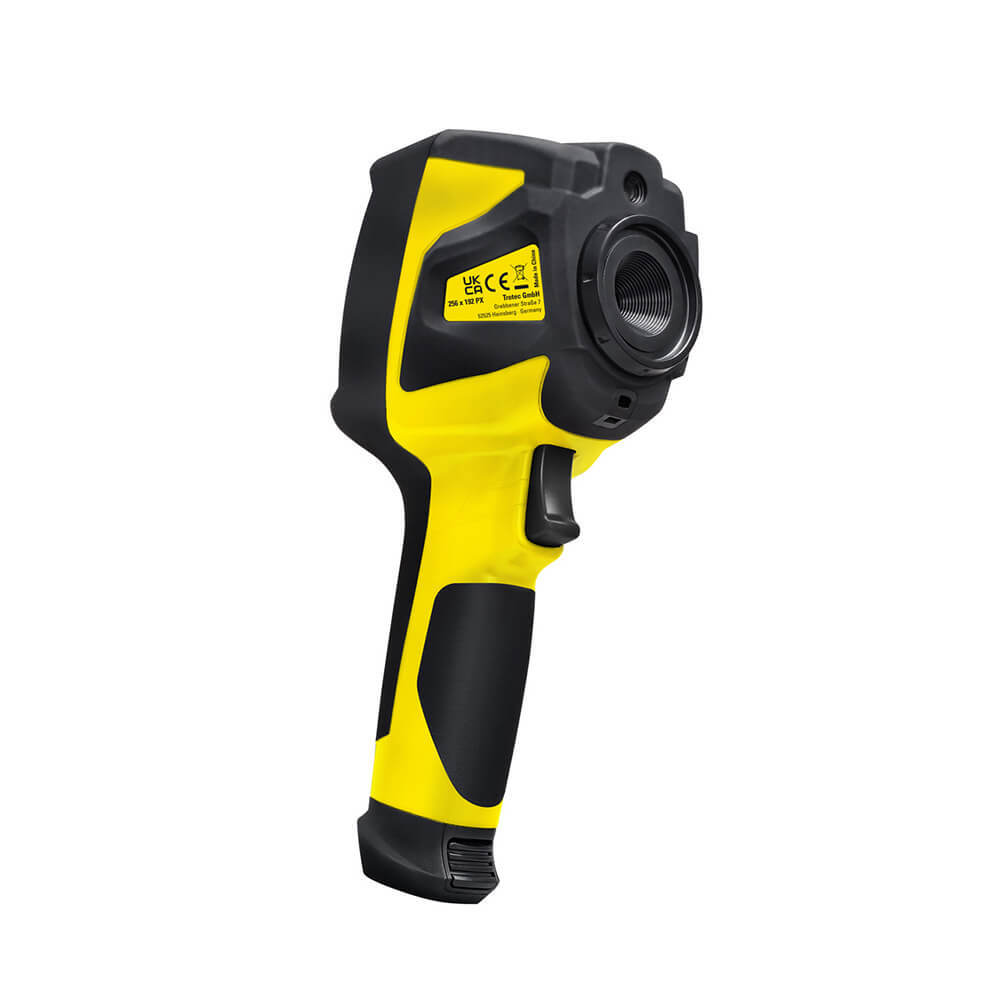

Trotec IC200 – Wärmebildkamera
|

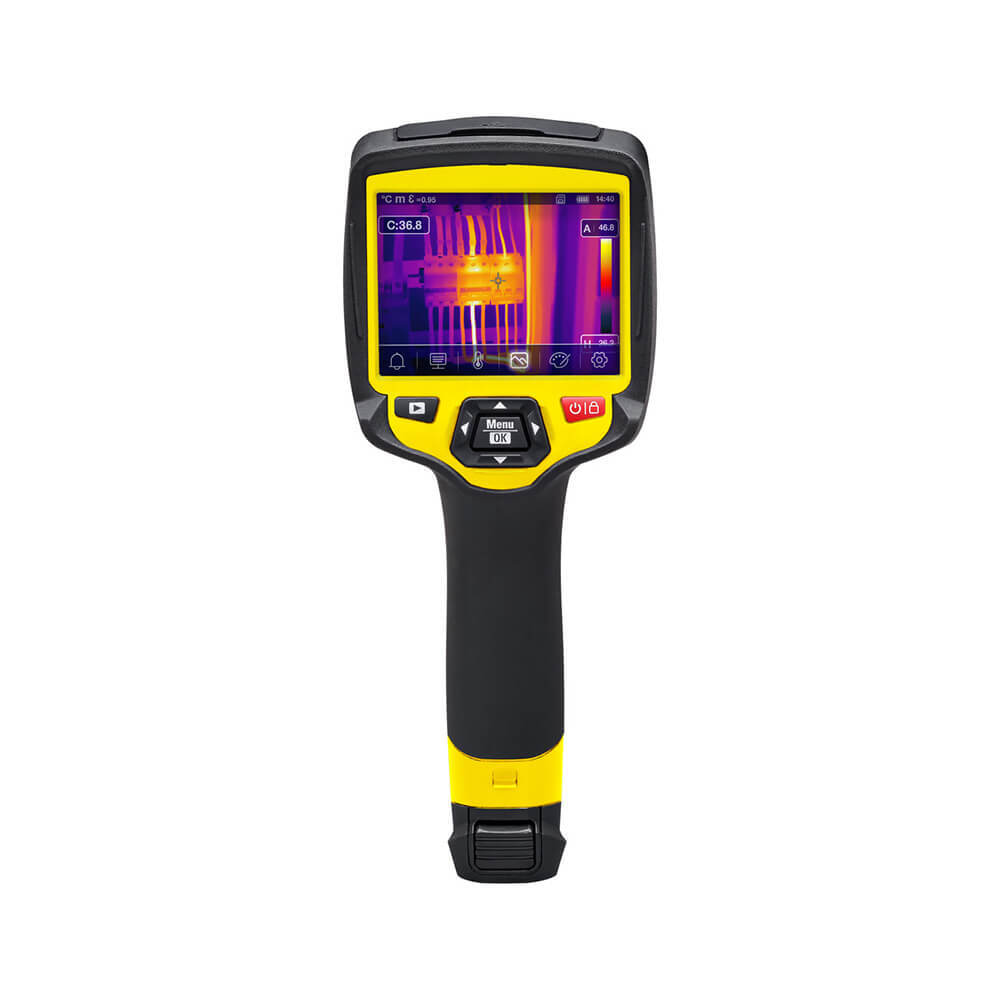

Trotec IC200 – Wärmebildkamera
|

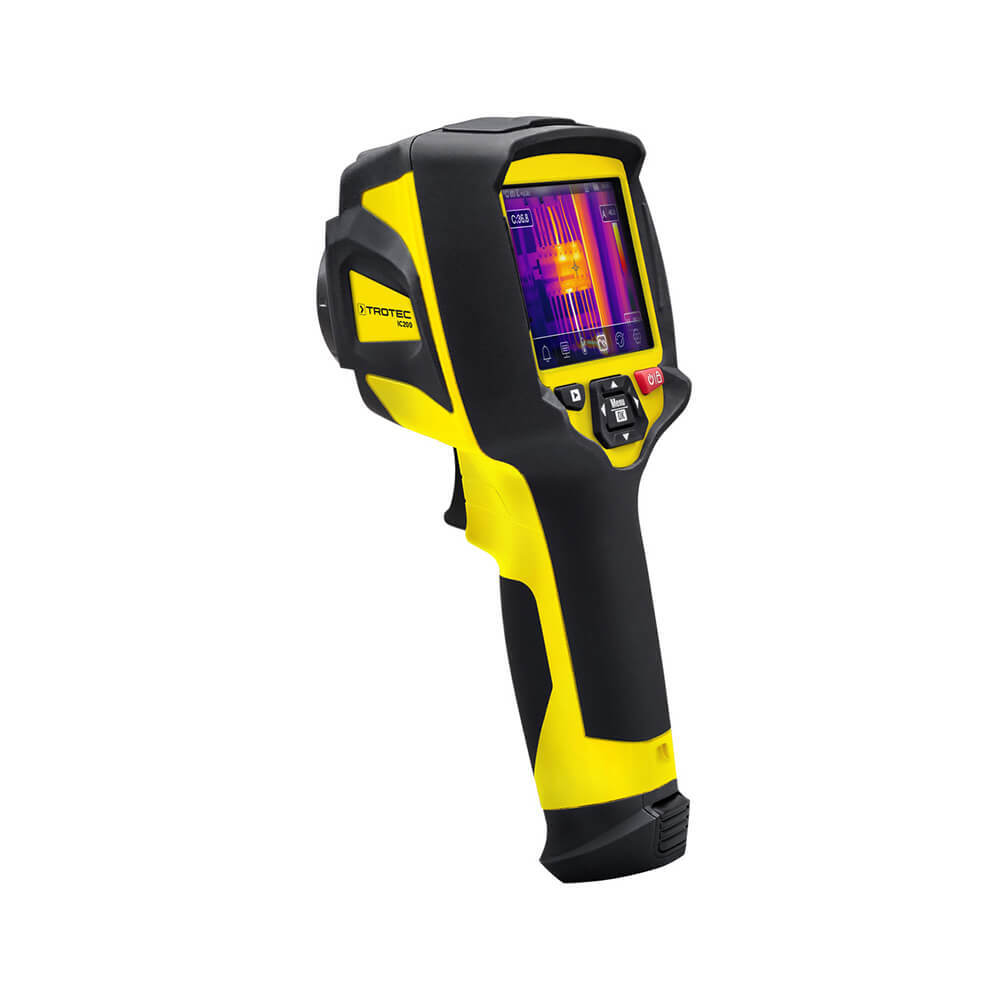

Trotec IC200 – Wärmebildkamera
|

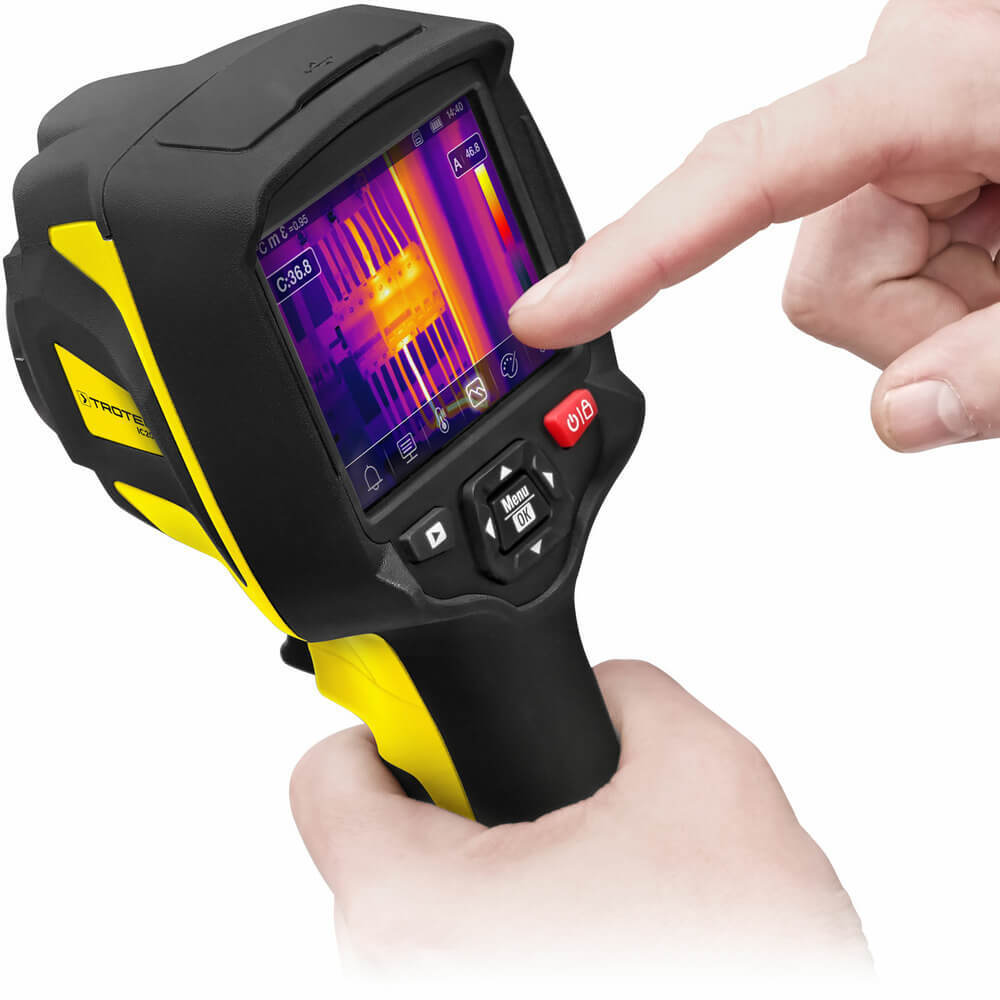

Trotec IC200 – Display
|

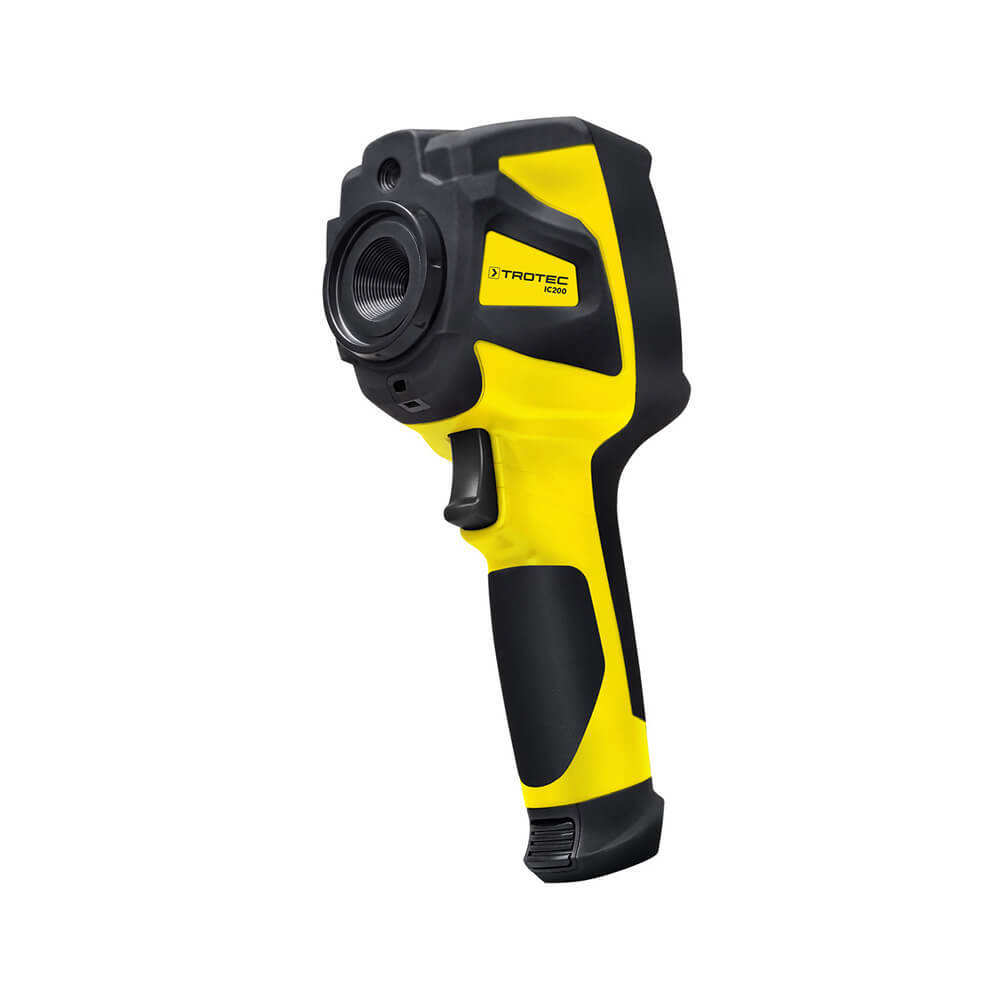

Trotec IC200 – Wärmebildkamera
|

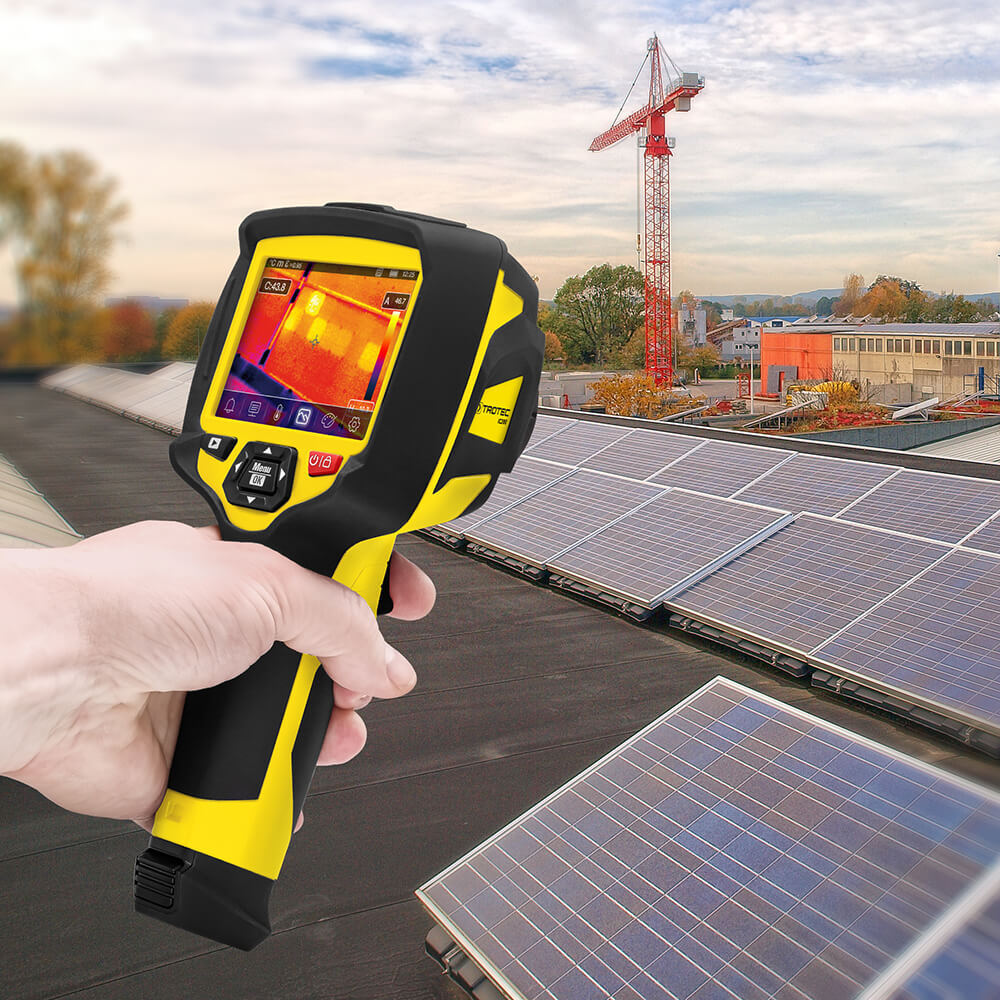

Trotec IC200 – Anwendung
|
Wichtige Funktionen
- Vollradiometrische IR-Kameras – präzise Temperaturmessung am ganzen Bild
- Echtzeit-Messung und Echtzeit-Bildwiedergabe garantieren klare, hochqualitative Wärmebilder
- Hohe thermische Empfindlichkeit
- Hohe geometrische Auflösung
- 3,5-Zoll-Touchdisplay
- Integrierte Digitalkamera für Realbildaufnahmen
- Stufenloser 1- 16-fach-Digitalzoom
- Duale Tasten-Touchdisplay-Steuerung
- DuoVision-Plus-Funktion zur fusionierten Anzeige von Infrarot und Realbild als konturbetont detailverstärktes Thermogramm
- Robustes, stoßgeschütztes Design in Zweikomponenten-Bauweise mit Schutzart IP54
- Vielfältige Messfunktionen
- USB-Datenübertragung
- Hochwertige Analyse-Software im Lieferumfang enthalten (Download
Technische Daten
| Spezifikationen | Einheiten | IC 200 |
|---|---|---|
| Messung | ||
| Temperaturbereich | °C | -20 bis +550 |
| Genauigkeit | ±2 °C oder ±2 % vom Messwert (Umgebungstemperatur 10 °C bis 35 °C, Objekttemperatur >0 °C) | |
| Bildleistung radiometrisch | ||
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer | |
| Detektorauflösung | Pixel | 256 x 192 |
| Spektralbereich | μm | 8 bis 14 |
| Gesichtsfeld (FOV) | ° | 56 x 42 |
| Geometrische Auflösung | mrad | 3,75 |
| Thermische Empfindlichkeit | °C | <0,1 bei 30°C |
| Bildwiederholfrequenz | Hz | 25 |
| Fokus / Min. Fokus-Distanz | m | fix / 0,5 |
| Bildleistung visuell | ||
| digitale Fotokamera | Megapixel | 2 |
| Gesichtsfeld (FOV) | ° | 65 |
| Bilddarstellung | ||
| Display | 3,5-Zoll Touch-LCD | |
| Zoom | 16-fach stufenlos digital | |
| Bildanzeige | Pseudofarben, 8 Farbpaletten | |
| Bildanzeigeoptionen | IR-Bild, Realbild, DuoVision-Anzeige (Überlagerung von IR- und Realbild in beliebiger Intensität), DuoVision-Plus-Anzeige (Fusion aus Infrarot- und Realbild als konturbetont detailverstärktes Thermogramm) | |
| Messung und Analyse | ||
| Messpunkte | 4 (3 x manuell, 1 x Center-Spot) | |
| Messfunktionen | Isotherme, Linienprofilanalyse, Bereichsanalyse (Rechteck), verschiedene Alarmfunktionen, Min.-/Max.-Temperaturverfolgung (Hot-/Cold-Spot), Differenzmessungen an bis zu 3 Temperaturmesspunkten | |
| Bereichsmessung | 3 Bereiche | |
| Emissionsgrad | benutzerdefiniert variabel einstellbar von 0,01 bis 1,0 | |
| Messkorrektur | Korrektur der reflektierten Objekttemperatur; automatische Korrekturen auf Basis benutzerdefinierter Vorgaben zu Entfernung, relativer Feuchtigkeit und Umgebungstemperatur | |
| Datenspeicherung | ||
| Datenspeicher | 3,4 GB interner eMMC-Speicher (plus weitere 16 GB per microSD-Karte | |
| Dateiformat | radiometrisches Bild: HIR (proprietär); visuelles Bild: JPEG; nicht-radiometrisches thermografisches Video: MPEG-4 | |
| Datenspeicherung/-übertragung | Speicherung nicht-radiometrischer IR-Videos (MPEG-4) sowie radiometrischer und Real-Bilder auf internem Speicher oder externer microSD-Karte; Speicherung vollradiometrischer IR-Videos auf dem PC via USB | |
| Schnittstellen | USB Typ C, Wifi 802.11 | |
| Energieversorgung | ||
| Batterietyp | Li-Ion-Akku (2.600 mAh); wiederaufladbar, austauschbar | |
| Betriebsdauer | Std. | ca. 4 |
| Netzbetrieb | V/A | 5/2,4 |
| Energiesparmodus | benutzerdefiniert | |
| Umgebungsbedingungen | ||
| Temperatur | °C | -15 bis +50 (Betrieb), -40 bis +70 (Lager) |
| Luftfeuchtigkeit | % r.F. | 10 bis 90 (nicht kondensierend) |
| Schutzart/Schock/Vibration | IP54 / 25G / 2G | |
| Sturzfestigkeit | m | 2 |
| Physikalische Kenndaten | ||
| Produktgröße (L x B x H) | mm | 96 x 77 x 224 |
| Gewicht | g | 500 |
| Stativanschluss | ¼-Zoll | |
| Standard-Objektiv | ° | 56 x 42 |
Geeignet für
- Automobilindustrie
- Gewerbegebäude
- Bauwesen
- Datenzentren und Telekommunikation
- Rettungsdienste
- Energie und erneuerbare Energien
- Kulturerbe
- Verteidigung und Luft‑ und Raumfahrt
- Pharmazie und Wissenschaft
- Wohngebäude
- Wasserschadenbeseitigung
